安森美半导体在APEC 2021发布工业电机驱动的集成方案
2021-06-17 标签: 安森美 来源:安森美



2021年6月15日—推动高能效创新的安森美半导体 (ON Semiconductor,美国纳斯达克上市代号:ON),推出新的、集成的、转换器-逆变器-功率因数校正 (PFC) 模块,用于在工业电机驱动、伺服驱动和暖通空调 (HVAC) 中驱动风扇和泵等应用的电机。

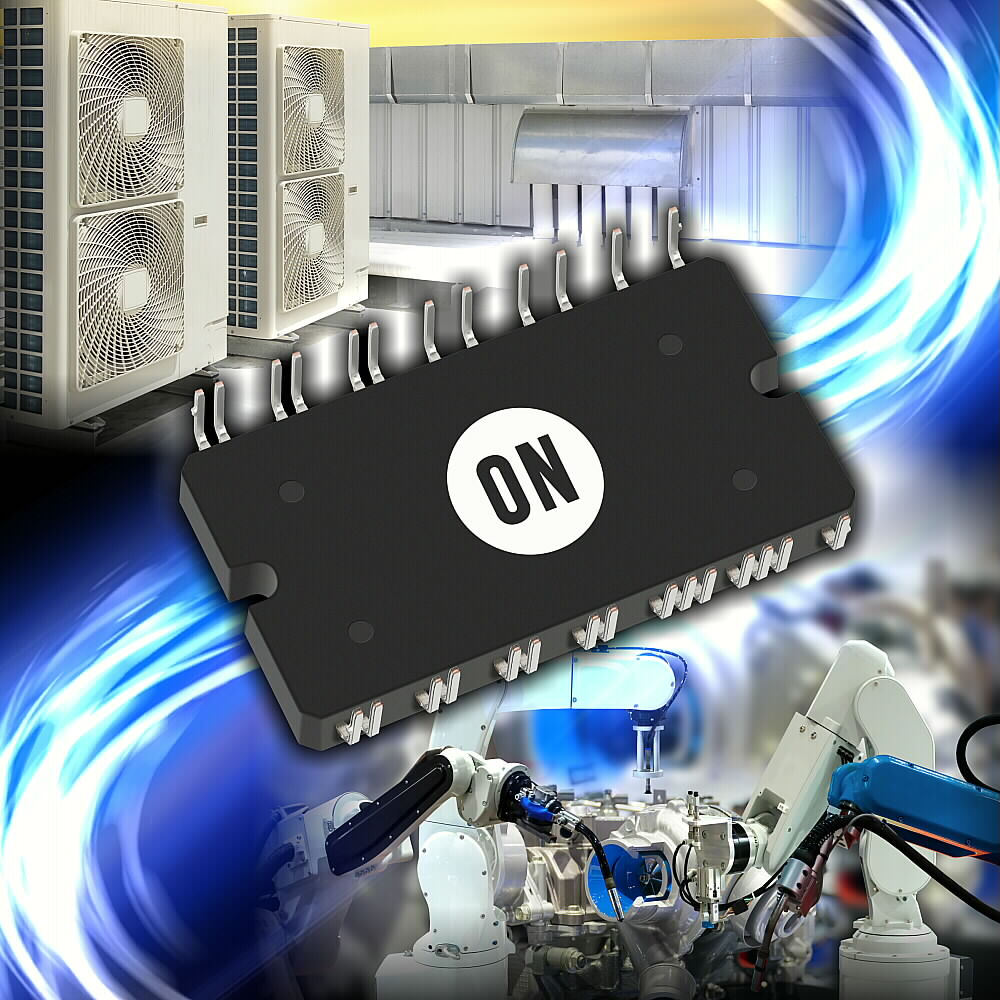

新的NXH50M65L4C2SGNXH50M65L4C2ESG分别是基于标准氧化铝 (AI2O3) 基板和增强型低热阻基板的压铸模功率集成模块 (TMPIM) 。这些模块非常适用于具有高输出功率的强固工业应用,它们包含一个转换器-逆变器-PFC电路,由集成四个75 A1600 V整流器的单相转换器组成。三相逆变器使用6个集成反向二极管的50 A600 VIGBT,双通道交错式PFC包括两个集成反向二极管的75 A650 V PFC IGBT,和两个50 A650 V PFC二极管。压铸模功率集成模块嵌入了一个负温系数 (NTC) 热敏电阻,以在工作期间监测器件温度。



由于该模块以优化的布局和配置进行预封装,与基于 PCB 的分立设计相比,寄生元素非常小,从而实现在 18 kHz 65 kHz 之间的宽 PFC 开关频率范围。 高能效的 NXH50M65L4C2SG NXH50M65L4C2ESG 额定电流为 50 A,能在高达 8 kW 的应用中使用,是安森美半导体 TMPIM 系列的最新器件。其他器件的额定电流为 20 A 30 A



紧凑的压铸模DIP-26封装尺寸仅73毫米x 47毫米x 8毫米--比当前的方案节省20%的面积,实现了更高的功率密度水平。密封和强固的封装包括一个集成散热片(距引脚6毫米),并提供高水平的耐腐蚀性。



安森美半导体还提供碳化硅 (SiC) 配置选项以进一步提高开关频率和能效。



新的NXH50M65L4C2SGNXH50M65L4C2ESG配以FAN9672 PFC控制器和门极驱动器方案,包括新的NCD5700x系列器件。最近推出的NCD57252双通道隔离型IGBT/MOSFET门极驱动器提供5 kV的电隔离,可配置为双下桥、双上桥或半桥工作。NCD57252采用小型SOIC-16宽体封装,接受逻辑电平输入(3.3 V5 V15 V)。该高电流器件(在米勒平台电压下,源电流4.0 A/灌电流6.0 A)适合高速工作,因为典型传播延迟为60 ns



以最高能效的方式驱动电机是简化安装、降低热量积聚、提高可靠性以及降低系统成本的关键。 安森美半导体的 TMPIM 器件将输出引脚标准化,最小化寄生元素,为设计人员提供高性能的“即插即用”方案。 将 NXH50M65L4C2SG NXH50M65L4C2ESG FAN9672 NCD57252 相结合,提供一个快速设计路径,以实现精密高能效的电机控制方案。



APEC 2021 期间,安森美半导体将展示用于工业应用的 SiC方案。欲注册观展,请访问http://apec-conf.org/conference/registration/





- -



更多资源及文档:

登录页:工业驱动

视频:压铸模转换器-逆变器-制动功率模块用于逆变器电机驱动

博客:强固、高能效的工业动方案



关于安森美半导体
      安森美半导体(ON Semiconductor,美国纳斯达克上市代号:ON)致力于推动高能效电子创新,使世界更绿、更安全、包容及互联。公司已转变为客户首选的电源、模拟、传感器及联结方案供应商。公司卓越的产品帮助工程师解决他们在汽车、工业、云电源及物联网(IoT)应用中最独特的设计挑战。
